Esquema Instalación Domótica Vivienda: Guía y Precios 2026

El esquema de instalación domótica en una vivienda es el plano técnico que define cómo se conectan todos los dispositivos inteligentes de tu hogar: sensores, actuadores, centralitas y redes de comunicación. Sin un esquema bien diseñado, la domótica puede convertirse en un caos de cables y dispositivos incompatibles. En esta guía actualizada a 2026 encontrarás los tipos de esquemas más utilizados, los protocolos disponibles, costes reales y los pasos para planificar tu proyecto domótico desde cero.

¿Qué es un esquema de instalación domótica y por qué lo necesitas?

Un esquema de instalación domótica es un diagrama técnico que representa gráficamente la distribución, conexión y comunicación de todos los elementos de un sistema domótico dentro de una vivienda. Funciona como el plano eléctrico de toda la vida, pero incluyendo capas adicionales de datos, sensores y automatización.

A diferencia de una instalación eléctrica convencional, el esquema domótico contempla tres niveles: la red de alimentación eléctrica (cableado de potencia), la red de datos y comunicación (bus KNX, cableado Ethernet, Wi-Fi) y la red de sensores y actuadores (detectores de presencia, motores de persianas, termostatos). Sin este plano, un electricista no puede ejecutar la obra correctamente y los problemas aparecen después, cuando ya están los tabiques cerrados.

En 2026 un esquema domótico bien hecho es especialmente relevante porque la normativa REBT (Reglamento Electrotécnico para Baja Tensión) exige en su ITC-BT-51 que las instalaciones domóticas cumplan requisitos específicos de seguridad y compatibilidad electromagnética. Además, si solicitas subvenciones de los fondos Next Generation para rehabilitación energética, necesitarás presentar documentación técnica que incluye estos esquemas.

Tipos de esquemas domóticos para viviendas en 2026

Existen tres arquitecturas principales para diseñar un esquema de instalación domótica. La elección depende del presupuesto, el tipo de vivienda (piso o unifamiliar) y si se trata de obra nueva o reforma.

Arquitectura centralizada

Todos los dispositivos se conectan a un controlador central único (PLC o centralita domótica). Este controlador recibe las señales de los sensores y envía órdenes a los actuadores. Es la opción más económica para viviendas pequeñas, pero tiene un punto débil claro: si la centralita falla, todo el sistema deja de funcionar.

Coste orientativo en 2026: entre 1.500 € y 4.000 € para un piso de 80-100 m², incluyendo centralita, sensores básicos y mano de obra. Marcas habituales: Loxone Miniserver, Schneider Wiser.

Arquitectura distribuida

Cada dispositivo tiene su propia inteligencia integrada y se comunica directamente con los demás a través de un bus de datos compartido (típicamente KNX o LonWorks). No existe un punto único de fallo: si un dispositivo se avería, el resto sigue funcionando. Es el estándar preferido en obra nueva de gama media-alta y en proyectos de viviendas unifamiliares.

Coste orientativo en 2026: entre 5.000 € y 15.000 € para una vivienda unifamiliar de 150-200 m² con iluminación, climatización y persianas automatizadas. El protocolo KNX domina este segmento en Europa.

Arquitectura mixta (inalámbrica + cableada)

Combina una base cableada para los sistemas críticos (iluminación, climatización) con dispositivos inalámbricos para sensores y controles secundarios (Wi-Fi, Zigbee, Z-Wave, Matter/Thread). Es la opción más popular en reformas porque minimiza la obra necesaria. En 2026, el protocolo Matter ha unificado gran parte del ecosistema inalámbrico, facilitando la interoperabilidad entre marcas como Google Home, Apple HomeKit y Amazon Alexa.

Coste orientativo en 2026: entre 2.000 € y 8.000 € dependiendo del alcance. Es la solución con mejor relación calidad-precio para reformas parciales.

Característica	Centralizada	Distribuida (KNX)	Mixta (inalámbrica + cable)
Coste orientativo	1.500 – 4.000 €	5.000 – 15.000 €	2.000 – 8.000 €
Ideal para	Pisos pequeños, presupuesto ajustado	Obra nueva, unifamiliares	Reformas, viviendas existentes
Punto de fallo	Centralita (único)	Individual (distribuido)	Varía según componente
Protocolo principal	Propietario (Loxone, etc.)	KNX (estándar europeo)	Matter, Zigbee, Z-Wave + cable
Obra necesaria	Media	Alta (cableado bus)	Baja-media

¿Cómo diseñar un esquema de instalación domótica paso a paso?

Diseñar el esquema domótico de tu vivienda requiere seguir un proceso ordenado. Estos son los cinco pasos fundamentales que cualquier instalador profesional sigue en 2026.

Paso 1: Análisis de necesidades y presupuesto

Antes de dibujar nada, define qué quieres automatizar. Las áreas más habituales son: iluminación (regulación y encendido automático), climatización (termostatos inteligentes y zonificación), persianas y toldos motorizados, seguridad (alarma, cámaras, detectores de humo) y control de accesos (cerradura electrónica, videoportero IP).

Establece un presupuesto realista. Según datos del sector en España para 2026, la inversión media en domótica para una vivienda de obra nueva oscila entre los 3.000 € y 12.000 €, representando aproximadamente un 3-5% del coste total de construcción. Para reformas, el rango es más amplio porque depende de cuánta obra civil sea necesaria.

Paso 2: Elección del protocolo de comunicación

El protocolo determina cómo se comunican los dispositivos entre sí. Tu elección condiciona todo el esquema posterior:

• KNX: Estándar europeo (EN 50090). Bus de datos cableado (par trenzado). Máxima fiabilidad y compatibilidad entre fabricantes. Requiere instalación específica de cable bus además del eléctrico convencional. Ideal para obra nueva.
• Zigbee / Z-Wave: Protocolos inalámbricos de malla. Bajo consumo, alcance limitado (10-30 metros por nodo). Buena opción para reformas parciales. Necesitan un hub o coordinador.
• Matter / Thread: El protocolo unificado que en 2026 ya soportan Google, Apple, Amazon y Samsung. Basado en IP, compatible con Wi-Fi y Thread. Es la apuesta de futuro para hogares inteligentes.
• Wi-Fi directo: El más sencillo de instalar (usa tu router existente), pero satura la red con muchos dispositivos y consume más energía. Aceptable para hasta 15-20 dispositivos.

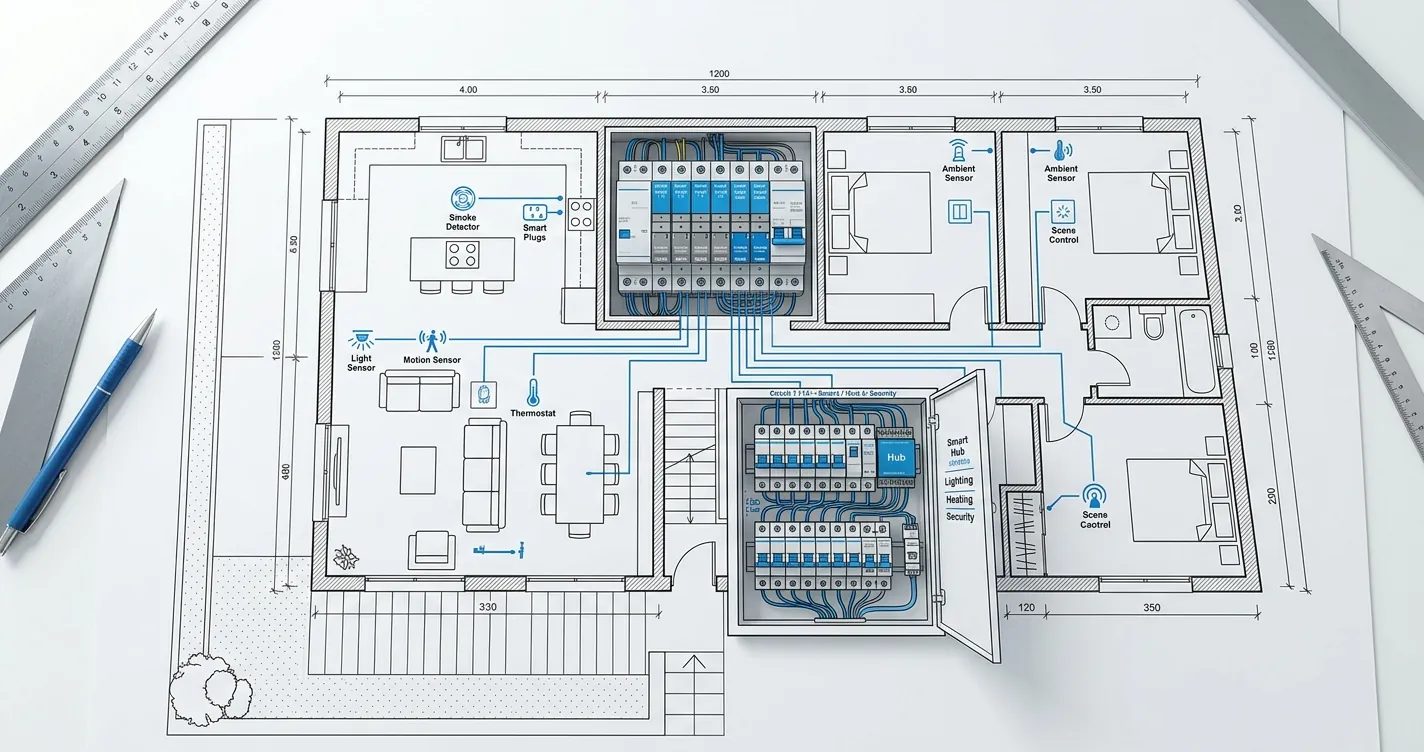

Paso 3: Diseño del plano domótico

Con las necesidades definidas y el protocolo elegido, es momento de crear el esquema técnico. Un plano domótico profesional incluye:

• Plano de planta con ubicación de dispositivos: sensores de presencia, termostatos, pulsadores, cámaras, sirenas, motores de persianas y puntos de acceso.
• Diagrama de conexiones del cuadro eléctrico: ubicación de la centralita, fuente de alimentación del bus, actuadores de carril DIN y protecciones.
• Esquema unifilar: representación simplificada de todos los circuitos, incluyendo el cableado domótico diferenciado del eléctrico convencional.
• Tabla de programación: qué escenas y automatizaciones se configurarán (por ejemplo, «escena cine» que baja persianas, atenúa luces y enciende el proyector).

Para viviendas unifamiliares, el esquema suele ocupar varias láminas A3: una por planta más una lámina de cuadro eléctrico. Herramientas como AutoCAD, SketchUp o el software gratuito ETS (para KNX) son las más utilizadas por los profesionales. Si tu proyecto es más sencillo, consulta nuestra guía sobre sistemas de domótica en el hogar para orientarte sobre qué funcionalidades priorizar.

Paso 4: Instalación física de los componentes

La instalación debe realizarla un electricista autorizado con categoría profesional de Instalador en Baja Tensión (según el REBT). En el caso de sistemas KNX, es recomendable que cuente además con la certificación KNX Partner. Los pasos habituales son:

1. Tendido del cable bus (par trenzado apantallado) por canalizaciones separadas del cableado eléctrico de potencia.
2. Instalación de la fuente de alimentación del bus (30 V DC) y los módulos actuadores en el cuadro eléctrico.
3. Colocación de sensores, pulsadores y termostatos en los puntos definidos en el plano.
4. Conexión de actuadores a los circuitos de iluminación, persianas y climatización.
5. Verificación de continuidad y aislamiento de todo el cableado antes de energizar.

Paso 5: Programación, puesta en marcha y pruebas

Una vez instalado el hardware, se programa el sistema. En KNX se utiliza el software ETS (Engineering Tool Software), cuya licencia profesional cuesta aproximadamente 1.000 € (existe una versión demo gratuita limitada a 5 dispositivos). Para sistemas inalámbricos basados en Matter o Zigbee, la configuración se realiza desde las apps del fabricante o plataformas abiertas como Home Assistant.

Las pruebas deben verificar cada automatización individualmente: que las persianas responden a los horarios, que la calefacción arranca al detectar presencia, que la alarma se activa al salir de casa. Documenta todas las escenas y automatizaciones en un manual de usuario que quede en la vivienda.

¿Cuánto cuesta un proyecto domótico completo en España en 2026?

El precio de una instalación domótica varía enormemente según el alcance y la tecnología elegida. Según datos actualizados del mercado español en 2026, estos son los rangos de inversión por tipo de vivienda:

Tipo de vivienda	Alcance básico	Alcance medio	Alcance completo
Piso 60-90 m²	1.200 – 2.500 €	3.000 – 5.000 €	6.000 – 10.000 €
Unifamiliar 150-200 m²	3.000 – 5.000 €	7.000 – 12.000 €	15.000 – 30.000 €
Unifamiliar +250 m²	5.000 – 8.000 €	12.000 – 20.000 €	25.000 – 50.000+ €

El alcance básico incluye iluminación inteligente y control de persianas. El alcance medio suma climatización zonificada y seguridad. El alcance completo incorpora además control de accesos, riego automatizado, gestión energética con paneles solares y sistema de audio multiroom. Si estás valorando integrar energía solar en tu proyecto, consulta la guía de esquema de instalación de placas solares en vivienda unifamiliar.

Protocolos domóticos más utilizados en España en 2026

Elegir el protocolo correcto es la decisión más importante del proyecto. En el mercado español, estos son los protocolos con mayor cuota de instalación según datos del sector:

• KNX (ISO/IEC 14543-3): Domina el segmento residencial de gama media-alta y el terciario. Más de 500 fabricantes compatibles a nivel mundial. Es el único protocolo domótico respaldado por una norma europea (EN 50090) e internacional. Su punto débil es el coste del cableado adicional y la programación especializada.
• Matter 1.4 (2026): El protocolo impulsado por la Connectivity Standards Alliance ha alcanzado madurez funcional en 2026. Permite que dispositivos de Google, Apple, Amazon y Samsung trabajen juntos sin bridges adicionales. Opera sobre Wi-Fi e IPv6/Thread, lo que facilita su uso en viviendas existentes sin cableado especial.
• Zigbee 3.0: Protocolo inalámbrico de bajo consumo con topología en malla. Muy extendido gracias a dispositivos como Philips Hue e IKEA DIRIGERA. Compatible con Matter a través de bridges.
• Z-Wave Long Range: Similar a Zigbee pero con frecuencia dedicada (868 MHz en Europa) que evita interferencias con Wi-Fi. Alcance mejorado de hasta 200 metros en exteriores con la versión Long Range.

Si quieres profundizar en cómo transformar tu vivienda paso a paso con tecnología inteligente, te recomendamos nuestra guía sobre cómo hacer un hogar inteligente.

Elementos clave del esquema domótico de una vivienda unifamiliar

Un proyecto domótico para vivienda unifamiliar es más complejo que para un piso porque incluye zonas exteriores, varias plantas y sistemas adicionales como riego, piscina o garaje. Estos son los elementos que debe reflejar el esquema:

• Cuadro eléctrico domótico: Separado o integrado con el cuadro de distribución general. Contiene la fuente de alimentación del bus, los módulos actuadores (relés, dimmers, actuadores de persianas) y las protecciones magnetotérmicas y diferenciales específicas.
• Sensores distribuidos: Detectores de presencia/movimiento en pasillos y estancias, sensores de luminosidad exterior para gestión de toldos, sondas de temperatura por zona, detectores de humo y CO, sensores de inundación en baños y cocina.
• Actuadores: Módulos de conmutación para iluminación (on/off y regulación), motores para persianas y toldos, válvulas termostáticas para radiadores o suelo radiante, electroválvulas para riego.
• Interfaces de usuario: Pantallas táctiles empotradas (tipo panel de 7″ o 10″), pulsadores inteligentes en cada estancia, app móvil y control por voz (Alexa, Google Assistant, Siri).
• Pasarela o gateway: Dispositivo que conecta el sistema domótico con Internet para control remoto y con asistentes de voz. En sistemas KNX, una pasarela IP es esencial.

Preguntas Frecuentes

¿Cuánto cuesta hacer un esquema de instalación domótica profesional?

El diseño técnico del esquema domótico por un ingeniero o integrador certificado cuesta entre 500 € y 2.000 € dependiendo del tamaño de la vivienda y la complejidad del sistema. Este coste incluye los planos de planta, el esquema unifilar, la lista de materiales y la memoria técnica. Algunas empresas incluyen el diseño en el presupuesto global si contratas la instalación con ellos.

¿Se puede hacer domótica sin obra en una vivienda existente?

Sí. Los sistemas inalámbricos basados en Matter, Zigbee o Z-Wave permiten automatizar iluminación, persianas (con motores retrofitables), climatización y seguridad sin abrir paredes ni pasar cables nuevos. El coste es menor, aunque la fiabilidad puede ser algo inferior a una instalación cableada. Para un piso de 80 m², una solución inalámbrica completa puede costar entre 1.500 € y 4.000 €.

¿Qué protocolo domótico es mejor para obra nueva en 2026?

Para obra nueva en España, KNX sigue siendo la referencia por su robustez, estandarización y compatibilidad a largo plazo. Si el presupuesto es ajustado, una solución centralizada como Loxone es buena alternativa. En ambos casos, se recomienda dejar preinstalación para Matter/Thread como complemento inalámbrico.

¿La domótica aumenta el valor de la vivienda?

Según estudios del sector inmobiliario en España, una vivienda con instalación domótica profesional puede incrementar su valor entre un 3% y un 8%. Además, la certificación energética mejora con sistemas de gestión de climatización e iluminación inteligentes, lo que puede subir la letra del certificado y facilitar la venta o alquiler.

¿Necesito un proyecto técnico para instalar domótica en casa?

Para instalaciones que modifican el cuadro eléctrico o requieren nuevos circuitos, sí es necesario un boletín eléctrico firmado por un instalador autorizado. En obra nueva, la instalación domótica debe formar parte del proyecto de instalaciones del edificio. Para añadir dispositivos inalámbricos sin tocar la instalación eléctrica existente, no se requiere proyecto formal.
