Plano Instalación Fontanería Vivienda: Esquema y Guía 2026

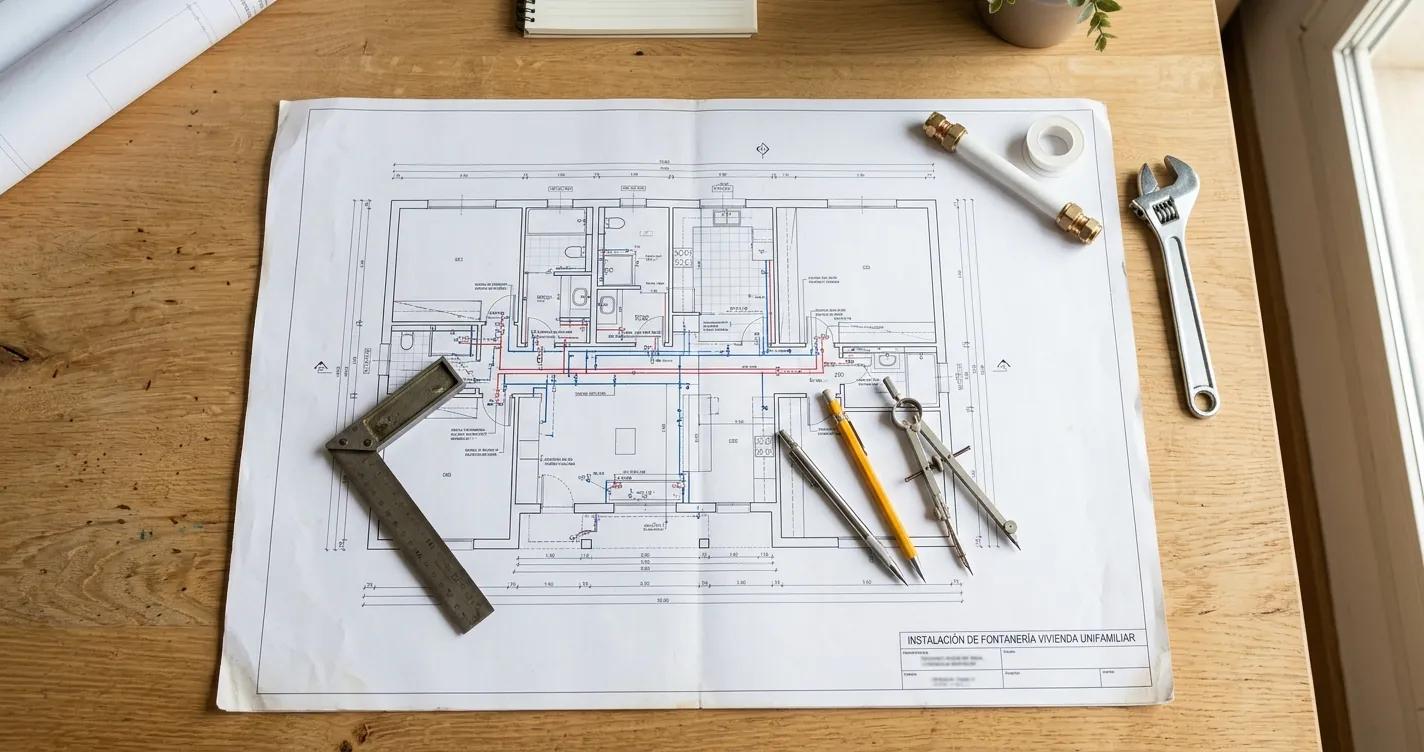

Un plano de instalación de fontanería en una vivienda es el documento técnico que representa el trazado completo de las tuberías de agua fría y caliente, los puntos de consumo, las llaves de corte y los diámetros de cada tramo desde la acometida hasta cada grifo. En 2026, según el Código Técnico de la Edificación (CTE DB-HS4) y la actualización del RITE vigente, todo proyecto de obra nueva o reforma integral debe incluir este plano firmado por técnico competente. En esta guía actualizada te explicamos cómo se diseña, qué simbología utiliza, qué materiales se usan hoy (PEX, multicapa, polipropileno) y cómo interpretar un esquema paso a paso.
¿Qué es un plano de instalación de fontanería en una vivienda?
El plano de instalación de fontanería es un esquema técnico a escala (normalmente 1:50 o 1:100) que muestra el recorrido de toda la red de suministro de agua dentro de una vivienda. Incluye el trazado de tuberías de agua fría sanitaria (AFS), agua caliente sanitaria (ACS), retorno de ACS si lo hay, y a veces la red de saneamiento, aunque esta última suele presentarse en plano separado.
Su función principal es permitir el cálculo, dimensionado y ejecución correcta de la instalación, así como facilitar futuras reparaciones, ampliaciones o detección de averías. Sin un plano fiable es imposible localizar una fuga oculta, instalar un nuevo punto de consumo o pasar una inspección técnica.
Diferencia entre plano de fontanería y esquema de principio
Es habitual confundir dos documentos que en realidad cumplen funciones distintas dentro del mismo proyecto. El plano de planta muestra el trazado real sobre la distribución de la vivienda, con cotas y ubicación de cada elemento. El esquema de principio (o esquema unifilar) es una representación simplificada en árbol que indica conexiones, diámetros y caudales sin respetar la escala.
- Plano de planta: dibujo a escala sobre la distribución arquitectónica con ubicación exacta de tuberías, llaves, grifos y aparatos.
- Esquema de principio: representación lineal en vertical u horizontal que muestra la lógica de la instalación.
- Plano de detalle: ampliaciones específicas (cuarto húmedo, sala de calderas, batería de contadores) a escala 1:20 o 1:10.
Normativa CTE DB-HS4 aplicable en 2026
El Documento Básico HS4 del Código Técnico de la Edificación (CTE DB-HS4) Suministro de agua es la norma de referencia obligatoria para cualquier instalación de fontanería en vivienda nueva o reforma integral en España. La última modificación publicada en el BOE entró en vigor en 2022 y sigue plenamente vigente en 2026, con aclaraciones técnicas incorporadas por las guías de aplicación del Ministerio de Vivienda.
El CTE DB-HS4 obliga a que todo plano de fontanería incluya el cálculo del caudal instantáneo mínimo de cada aparato, la presión mínima en el punto más desfavorable (100 kPa en grifos comunes, 150 kPa en calentadores) y la velocidad máxima del agua dentro de tuberías metálicas (2 m/s) y plásticas (3,5 m/s).
Caudales mínimos exigidos por el CTE en 2026
| Aparato | Caudal AF (l/s) | Caudal ACS (l/s) |
|---|---|---|
| Lavabo | 0,10 | 0,065 |
| Inodoro con cisterna | 0,10 | — |
| Ducha | 0,20 | 0,10 |
| Bañera ≥1,40 m | 0,30 | 0,20 |
| Fregadero cocina | 0,20 | 0,10 |
| Lavavajillas doméstico | 0,15 | 0,10 |
| Lavadora doméstica | 0,20 | 0,15 |
Estos caudales se utilizan para dimensionar tuberías y calcular la simultaneidad de uso, aplicando los coeficientes que indica el propio CTE. Un plano correctamente cotado debe especificar al lado de cada tramo el diámetro nominal en milímetros y el material empleado.
Componentes obligatorios del plano de fontanería
Un plano completo de instalación de fontanería para vivienda debe incluir, como mínimo, todos los elementos que el CTE DB-HS4 declara obligatorios. La ausencia de cualquiera de ellos puede invalidar la documentación técnica y bloquear la concesión de la licencia de primera ocupación.
Elementos generales de la acometida
- Acometida: tubería que conecta la red general de abastecimiento con la instalación interior. Diámetro mínimo 32 mm.
- Llave de toma: ubicada en la red general, propiedad del suministrador.
- Llave de registro: en la acera, sirve para que la compañía corte el suministro.
- Llave general de paso: en el interior de la vivienda, accesible y obligatoria.
- Filtro general: retiene partículas que puedan dañar contadores y grifería.
- Contador divisionario: mide el consumo de cada vivienda.
- Válvula antirretorno: evita el retorno de agua hacia la red general.
Elementos de la red interior
Una vez superada la batería de contadores, la instalación interior debe contener llaves de corte por cuarto húmedo, llaves de corte por aparato, derivación de agua fría hacia el calentador o caldera, retorno de ACS si la longitud excede los 15 metros, y purgadores en los puntos altos. El CTE exige que ninguna llave quede oculta tras tabique sin registro accesible.
Simbología utilizada en planos de fontanería
La simbología de fontanería está parcialmente normalizada por la UNE-EN 806 y la UNE 149201, aunque cada estudio de arquitectura y cada empresa instaladora suele aportar una leyenda propia adaptada. Lo importante es que todo plano incluya en una esquina la leyenda completa con todos los símbolos utilizados.
| Elemento | Representación habitual |
|---|---|
| Tubería agua fría | Línea continua azul |
| Tubería agua caliente | Línea continua roja |
| Retorno ACS | Línea discontinua roja |
| Llave de paso | Círculo con aspa |
| Válvula antirretorno | Triángulo con flecha de sentido |
| Contador | Círculo con la letra M |
| Grifo | Símbolo en cuña |
| Purgador automático | Círculo con letra P |
Materiales actuales para instalaciones de fontanería en 2026
El cobre, durante décadas el material estándar, ha sido sustituido en la práctica totalidad de las nuevas instalaciones residenciales por los plásticos técnicos: polietileno reticulado (PEX), polipropileno copolímero (PP-R) y tubería multicapa PERT-AL-PERT. Estos materiales aceleran la ejecución, reducen costes, evitan corrosión y permiten radiantes en losa sin problemas.
PEX (polietileno reticulado)
El PEX es hoy el material más extendido en viviendas españolas por su flexibilidad, resistencia al impacto y facilidad de instalación con uniones por casquillo o press-fitting. Se distribuye en rollos y permite trazados largos sin uniones intermedias, lo que minimiza puntos de fuga. Soporta hasta 95 °C en uso continuo y picos de 110 °C.
Multicapa PERT-AL-PERT
La tubería multicapa combina dos capas de polietileno con un alma intermedia de aluminio, lo que aporta estabilidad dimensional (no se dilata como el PEX puro) y mayor rigidez. Es ideal para tramos vistos o instalaciones empotradas que requieren curvas mantenidas. Su precio es ligeramente superior al PEX, pero la ejecución resulta más limpia y rápida.
Polipropileno PP-R
El PP-R se une mediante termofusión, formando una pieza monolítica sin posibles puntos de fuga en las uniones. Es muy popular en grandes superficies (edificios, hoteles), aunque también se utiliza en viviendas de cierta envergadura. Requiere mano de obra especializada.
Cobre
El cobre se mantiene como material recomendado para tramos vistos (montantes en patios, conexiones a calderas) por su estética y resistencia mecánica. Sin embargo, su precio elevado y la lentitud de instalación lo han relegado a usos puntuales en obra nueva.
Tipos de distribución: ramificada vs colector
Existen dos sistemas básicos de distribución del agua dentro de la vivienda, y la elección de uno u otro condiciona por completo el aspecto del plano y el coste de la obra. Ambos son perfectamente válidos según el CTE.
Distribución ramificada (clásica)
La distribución ramificada parte de una tubería principal que recorre la vivienda y va dando derivaciones hacia cada cuarto húmedo y aparato. Es la más utilizada en reformas porque aprovecha mejor el trazado existente y consume menos metros de tubería. Su contrapartida es que una avería en un tramo principal afecta a todos los puntos aguas abajo y que la pérdida de presión es mayor.
Distribución por colector (manifold)
La distribución por colector centraliza todos los circuitos en una caja de colectores (manifold) desde la que sale una tubería independiente a cada punto de consumo. Cada línea tiene su propia llave de corte en el colector, lo que permite cerrar un solo grifo sin afectar al resto de la vivienda.
Recomendación 2026: en obra nueva la distribución por colector es claramente superior. Permite mantenimiento por puntos, ofrece presión equilibrada en todos los grifos y facilita futuras reformas. El sobrecoste medio frente al sistema ramificado es del 8-12% sobre el total de la fontanería.
Diámetros recomendados por tramo
El dimensionado de los diámetros se calcula a partir del caudal y la velocidad máxima admisible, pero existen valores orientativos que cumplen el CTE en la mayoría de viviendas tipo de 80-120 m². Son los diámetros exteriores nominales en milímetros más habituales en PEX y multicapa.
- Acometida general: 25-32 mm para vivienda unifamiliar; 20 mm para piso en bloque.
- Tubería principal interior: 20-25 mm.
- Derivación a cuarto húmedo: 16-20 mm.
- Conexión a aparato: 16 mm para lavabos, ducha, inodoro, lavadora, lavavajillas.
- Salida de calentador (ACS): 20 mm.
Para una vivienda unifamiliar de dos plantas con 4-5 cuartos húmedos puedes consultar el esquema específico de fontanería para vivienda unifamiliar, donde se detalla el cálculo completo con simultaneidad y montantes verticales.
Cómo leer un plano de fontanería paso a paso
Interpretar un plano técnico de fontanería puede parecer complejo, pero siguiendo un orden lógico desde la acometida hacia los aparatos resulta sencillo identificar todos los elementos y entender el funcionamiento de la red.
- Localiza la acometida: es el punto de entrada del agua, normalmente marcado con una flecha o texto «entrada general».
- Identifica la batería de contadores: en pisos aparece como un grupo de contadores en zona común; en unifamiliares está en arqueta exterior.
- Sigue la tubería principal: traza la línea azul (agua fría) desde la entrada hasta el calentador.
- Localiza el calentador o caldera: de él sale la línea roja del ACS hacia los cuartos húmedos.
- Comprueba las llaves de corte: debe haber una en cada cuarto húmedo y otra por aparato.
- Verifica los diámetros: cada tramo debe estar cotado en su valor nominal.
- Consulta la leyenda: contrasta los símbolos del plano con la tabla de simbología incluida.
Coste de elaborar un plano de fontanería en 2026
El precio de redactar un plano técnico de fontanería para vivienda depende del profesional contratado, la complejidad de la instalación y si forma parte de un proyecto técnico mayor. En obra nueva el plano va integrado en el proyecto de arquitectura, sin coste adicional separado.
| Tipo de plano | Precio orientativo 2026 |
|---|---|
| Levantamiento de instalación existente (vivienda 80 m²) | 180-350 € |
| Plano de fontanería para reforma integral | 400-700 € |
| Proyecto completo de fontanería vivienda unifamiliar | 700-1.500 € |
| Visado colegial (si lo exige el ayuntamiento) | +15-25% sobre honorarios |
Si vas a contratar la ejecución, conviene pedir un presupuesto detallado de fontanería para vivienda unifamiliar donde se separe el material, la mano de obra y el plano si lo elabora la propia instaladora. También es recomendable verificar las coberturas de tu póliza, ya que algunas cubren la reparación de fontanería en caso de avería accidental tras la instalación.
Errores frecuentes al diseñar un plano de fontanería
Tras analizar reformas de los últimos años, los fallos más comunes en planos de fontanería se repiten una y otra vez. Detectarlos antes de ejecutar la obra ahorra problemas y dinero a medio plazo.
- Olvidar llaves de corte por aparato: obliga a cortar el agua de toda la casa para cualquier reparación menor.
- No prever registro accesible: empotrar llaves bajo tabique sin trampilla impide cualquier mantenimiento.
- Diámetros insuficientes: genera bajadas de presión cuando se usan varios grifos a la vez.
- Ausencia de retorno ACS: en viviendas grandes, el agua caliente tarda más de un minuto en llegar, con desperdicio de agua y energía.
- Mezclar materiales sin las piezas adecuadas: unir cobre con multicapa sin transición galvánica provoca corrosión.
- No instalar válvula antirretorno: contamina la red general si baja la presión.
En caso de detectar fugas en una instalación ya construida, conviene consultar nuestra guía para detectar fugas de agua en el hogar antes de abrir tabiques o suelos.
Preguntas frecuentes sobre planos de instalación de fontanería
¿Es obligatorio el plano de fontanería en una reforma de baño?
Depende de la magnitud. Si solo cambias sanitarios manteniendo las tomas existentes, no es obligatorio presentar plano. Si modificas el trazado, mueves la ducha o añades un nuevo punto de consumo, el ayuntamiento puede exigir memoria técnica con plano firmado por técnico competente en el marco de la licencia de obra menor cualificada.
¿Quién puede firmar un plano de instalación de fontanería?
Pueden firmarlo arquitectos técnicos, arquitectos, ingenieros industriales e ingenieros técnicos industriales con competencias en instalaciones. También un instalador autorizado (carné de fontanero categoría F) puede emitir certificado de instalación, aunque el proyecto técnico previo lo firma un titulado.
¿Qué materiales son los más recomendados en 2026?
Para vivienda, la combinación más usada es multicapa PERT-AL-PERT en tramos empotrados y PEX en suelo radiante. El polipropileno PP-R es preferible en edificios grandes, y el cobre se reserva para tramos vistos por estética. Todos deben llevar marcado AENOR o equivalente europeo.
¿Puedo hacer yo mismo el plano de fontanería de mi vivienda?
Para uso personal o como apoyo a una pequeña reforma sí, mediante programas gratuitos como Sweet Home 3D, AutoCAD Web o Floorplanner. Sin embargo, cualquier plano que se entregue al ayuntamiento o a la compañía suministradora debe ir firmado por técnico competente y, en algunos municipios, visado colegial.
¿Qué diferencia hay entre AFCH y AFCS en un plano?
AFCH significa Agua Fría Consumo Humano (la que llega a grifos, ducha, inodoro y todos los puntos de consumo doméstico). AFCS es Agua Fría Contra Incendios, una red separada que en viviendas particulares no es obligatoria, pero sí en edificios con más de cierta altura o densidad de uso.
¿Cuánto cuesta una instalación completa de fontanería para una vivienda nueva?
El coste medio en 2026 oscila entre 2.500 € y 6.000 € para una vivienda de 80-120 m², incluyendo materiales y mano de obra. Una unifamiliar de dos plantas con 4-5 baños puede superar los 8.000 €. El coste varía según el material elegido, el sistema de distribución (ramificado o colector) y la zona geográfica.
